モーターEelctrical変数:
| モード | ステップ角度 | 現在の（a） | 抵抗（Ω±10%） | インダクタンス | 保有物 | モーター | エンコーダー | 重量（kg） |
| （mHの±20%） | トルク（N.m） | 長さ（mm） | 決断（PPR） | |||||
| 57HSE1N-D25 | 1.8° | 4.2 | 0.4 | 1.2 | 1.2 | 88 | 1000 | 0.9 |
| 57HSE2N-D25 | 1.8° | 4.2 | 0.5 | 1.8 | 2 | 108 | 1000 | 1.3 |
| 57HSE3N-D25 | 1.8° | 4 | 0.9 | 4 | 3 | 144 | 1000 | 1.9 |
モーター次元:mm
トルク/分布曲線
特徴:
1. エラー修正位置は決してステップを失わないし、
2. 速い応答および完全な加速の高いトルク高速で
3. 負荷、低温の上昇に基づく自動現在の調節
4. 過電流、過電圧および超位置の相違の保護機能
5. 脈拍応答の頻度は200KHZに達することができる
6. 16の種類のmicrostepsの選択、最も高い51200microsteps/rev
7. RS232、位置およびコミュニケーションによって制御される速度制御のサポートmodbus RTUの議定書;

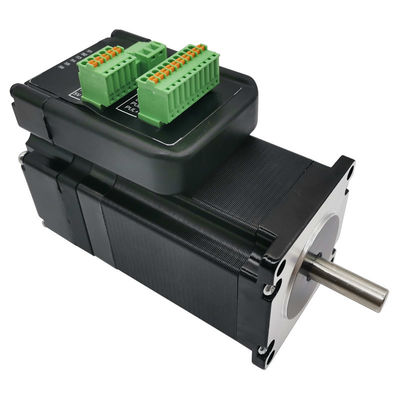

8. ドライブNEMA 23シリーズ2N.mは閉じたループのステッピング モーターを統合した
9. 電圧範囲:DC24V~48V
Microstepの選択:
| Micorstepは/速度を上げる | SW3 | SW4 | SW5 | SW6 |
| デフォルト（400） | ||||
| 800 | ||||
| 1600 | ||||
| 3200 | ||||
| 6400 | ||||
| 12800 | ||||
| 25600 | ||||
| 51200 | ||||
| 1000 | ||||
| 2000年 | ||||
| 4000 | ||||
| 5000 | ||||
| 8000 | ||||
| 10000 | ||||
| 20000 | ||||
| 40000 |
配線図:
広い応用範囲:
私達のステッピング モーターは彫版機械、切断の作図装置、織物機械、3Dプリンター、医療機器、段階の照明器具、ロボット、CNC機械、音楽噴水および他の産業自動装置で広く利用されている。
